Что такое сцепление в автомобиле и как оно работает

Добрый день, дорогие друзья. В прошлых статьях, когда разбирали принцип работы механической коробки передач, упоминалась такая деталь – сцепление. Говорилось, что это важный элемент автомобильной трансмиссии. Если он такой важный и без него машина не поедет, давайте рассмотрим его детально.

В этом материале хочу рассказать, что такое сцепление и для чего оно нужно в автомобиле. Рассмотрим его устройство и принцип работы. Будет интересно и полезно. Все это приправлю познавательными видео роликами и советами специалистов.

Что это такое и из чего оно состоит?

Автомобильное сцепление – это неотъемлемая часть любой коробки передач. Это целый механизм, состоящий из нескольких деталей. Он обеспечивает передачу крутящего момента (энергии вращения коленвала) от двигателя к ведущим колесам через элементы КПП.

Хочется заметить, что сама коробка передач никак не связана с двигателем, нет жесткой сцепки (ни болтового, ни шлицевого соединения). Взаимодействие коленвала мотора с коробкой происходит только через этот агрегат.

Чтобы переключение передач в коробке происходило плавно, нужно временно прекратить подачу крутящего момента с движка на трансмиссию. Без этого переключаться невозможно. Пришлось бы всегда останавливать двигатель и запускать его заново – это глупо, ни экономично, ни удобно. Именно для этих целей было придумано Карлом Бенцом сцепление в автомобилях. Оно позволяет прерывать передачу энергии на КПП при постоянно работающем моторе.

Благодаря ему, можно плавно переключать скорости, трогаться с места, ехать задом. Оно бережет элементы трансмиссии от чрезмерного износа и повреждения. Помогает тронуться на льду и в гору, о чем говорилось в прошлых уроках.

Устройство и назначение

Рассматривать будем на примере простого однодискового сцепления.

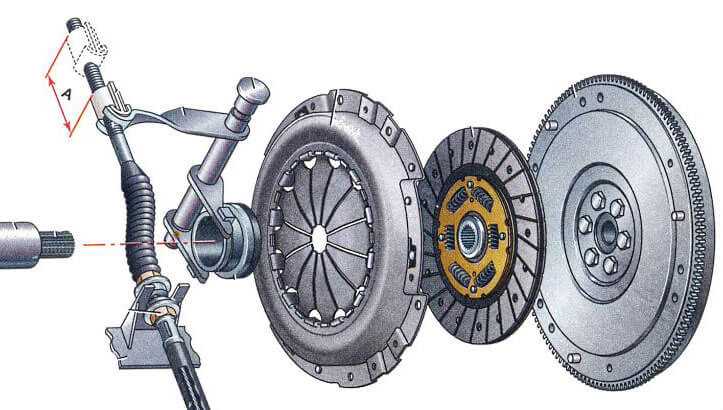

Механизм сцепления состоит:

Корзина (кожух). В ней находятся основные элементы этой конструкции. Она намертво соединена с маховиком двигателя болтами. При вращении коленвала она также вращается с такими же оборотами, как и мотор

Диск сцепления (ведомый). Он с двух сторон покрыт фрикционными накладками из материала с высоким коэффициентом трения. Такой же материал используется для изготовления тормозных колодок. Это та деталь, через которую происходит передача силы вращения от ДВС на коробку. Он единственный из всех частей имеет связь с валом коробки передач. О его конструкции поговорим чуть позже. Устройство берет на себя ключевые нагрузки и удары.

Нажимной диск. Из его названия следует, что он нажимает на что-то. Это что-то – ведомый диск. Он плотно прижимает его к ведущему диску, который находится на маховике мотора.

Два вида пружин – тангенциальная пластинчатая пружина и диафрагменная. Первая служит для прижатия нажимного диска к диску сцепления, вторая – для размыкания их.

Прижимной (выжимной) подшипник и вилка. Первый нужен для передачи усилия на диафрагменную пружину, вилка – для перемещения подшипника в сторону корзины и в исходное положение. Через эту вилку передается степень нажатия педали сцепления водителем. Он находится не в корзине, а насажен на первичный вал трансмиссии.

Выжимной подшипник

Есть два вида подшипников:

1. Механические
2. Гидравлические

Механический

Он расположен внутри муфты. На ней есть крепления для вилки. Сам подшипник сидит на первичном вале КПП. Эта запчасть продается в сборе. Можно встретить экземпляры в пластиковых муфтах. Нареканий со стороны специалистов автосервисов на них не было. Поэтому нет особой разницы, или в металлическом исполнении, или в пластиковом.

Применяются подшипники роликового или шарикового типа. Их используют в тросовых и гидравлических приводах. В тросовых, усилие передается от педали до подшипника при помощи троса. Возможен комбинированный вид, где используются два цилиндра – главный и рабочий.

Сила нажима с педали передается на главный цилиндр. Посредством шланг и трубок, заполненных тормозной жидкостью, она за счет силы сжатия в них выталкивает поршень рабочего цилиндр. Который взаимодействует с вилкой сцепления. Она двигает муфту подшипника.

Гидравлический

Существуют также гидравлические, но используют их редко. Причина – ненадежность конструкции. Со временем резиновые уплотнители изнашиваются, начинают пропускать жидкость. Из-за этого эффективность работы снижается, а он под замену. Отличие от механического:

1. Нет вилки
2. Гидроподшипник не перемещается по первичному валу КПП. Перемещается только поршень, с закрепленным на нем подшипником механического типа.
3. Используется жидкость в качестве рабочей среды. Она находится в его корпусе.

Такие подшипники применяются с гидравлическими приводами. В таких системах также есть цилиндры, заполненные жидкостью. Но усилие передается не на поршень рабочего цилиндра, а на сам подшипник.

Как работает выжимной

Я говорил, что весь механизм сцепления спрятан под кожухом (корзиной), которая вращается с такими же оборотами, как и коленчатый вал. Чтобы без повреждения лепестков диафрагменной пружины передать усилие от педали, нужно применять такую деталь, которая может одновременно вращаться с разными оборотами. Такая деталь – подшипник.

Его внутреннее кольцо вращается со скоростью вращения ведущего вала трансмиссии. Внешним кольцом упирается в лепестки пружины. Оно начинает вращаться с такой же скоростью что и корзины. Поэтому безболезненно для пружины происходит контакт ее поверхности с ним. Если бы вместо него была просто муфта, то при малейшем соприкосновении с лепестками произошло разрушение этих двух элементов.

Принцип работы гидравлического подшипника отличается. Как говорилось выше, в системе нет вилки и рабочего цилиндра. В его качестве служит сам корпус гидроподшипника. Поэтому, вся сила нажатия на педаль передается на него. Внутри находится поршень, который по мере сжатия жидкостей в цилиндрах выдавливается из корпуса. На нем находится обычный подшипник, который и нажимает на диафрагменную пружину. То есть, это более сложно и менее надежно.

Корзина сцепления

Она состоит:

1. Диафрагменной пружины
2. Тангенциальной пластинчатой пружины
3. Нажимного диска
4. Кожуха, к которому все это крепится

Диафрагменная пружина взаимодействует с выжимным подшипником и нажимным диском. Ее задача отодвигать этот диск от ведомого диска.

Тангенциальная пружина – возвращает нажимной диск в исходное положение и прижимает его к ведомому диску.

Нажимной диск – здесь все понятно из названия. Он должен нажимать, обеспечивать максимальное прижатие диска сцепления к маховику двигателя.

Диск сцепления (ведомый)

В его конструкции есть:

1. Стальной диск. С двух его сторон закреплены фрикционные накладки. Они изготавливаются из такого же материала, как и тормозные колодки. Только в случае тормозов они обеспечивают эффективное снижение скорости вращения колес, а в случае со сцеплением – максимальную передачу крутящего момента от двигателя к коробке. Он не имеет прямого контакта с валом трансмиссии.
2. Ступица ведомого диска. Она не закреплена жестко с фрикционным диском. Соединяется по средствам шлицов с первичным валом КПП и может продольно перемещаться по нему. Через нее происходит передача энергии вращения от маховика через фрикционы на ведущие части коробки передач.
3. Демпферные пружины. Они соединяют эти два диска между собой. Нужны для гашения крутильных колебаний при передаче момента от ДВС к элементам трансмиссии, уменьшения вибраций от рабочего мотора. Благодаря им, водитель не чувствует рывков при начале движения транспортного средства в момент включения сцепления, продлевается срок службы механизма в целом.

Принцип работы автомобильного сцепления

Он основан на использовании силы трения между ведущим диском и ведомым. Благодаря этой силе вся энергия вращения коленчатого вала передается на первичный вал коробки передач, а дальше на колеса автомобиля. В нормальном положении сцепление включено – все диски плотно прижаты друг к другу. Ведущий вал КПП вращается с такой же скоростью, как и коленвал, происходит передача всего момента от мотора к коробке.

Второе положение – выключено. Ведомый диск «отошел» от маховика, между ними появился зазор. В это время разрывается связь, скорости вращения коленвала и первичного вала МКПП отличаются. В таком положении можно переключать передачи, переводить в нейтральное положение, включать заднюю скорость.

Для наглядного восприятия смотрите видео ролик:

Рассмотрим, что происходит в процессе его включении и отключения поэтапно.

Как это работает

В нормальном состоянии оно включено, именно с него будем отталкиваться. Допустим, мы едим и нужно нам переключить следующую передачу. Что при этом происходит внутри агрегата:

1. При нажатии на педаль сцепления водителем, вилка получает импульс через органы управления и двигает муфту с выжимным подшипником к корзине

2. По мере надавливания на педаль, подшипник упирается в лепестки диафрагменной пружины. Она по краям закреплена со стопорным кольцом посредством крючков (зажимов). В момент нажатия она начинает работать как рычаг, выгибаясь по наружному диаметру.

3. Своими внешними краями она зафиксирована с нажимным диском. Под действием давления нажимного подшипника ее внешний контур приподнимается и тянет за собой этот диск. В этом момент степень прижатия нажимного к диску сцепления уменьшается, а значит, сила трения между последним и маховиком ослабевает.

4. Ведомый диск замедляется. Чем сильнее водитель нажмет на педаль, тем дальше отойдут диски друг от друга. В конце концов, ведомый остановится, разорвется связь ДВС-коробка и передача момента прервется

5. Теперь можно смело включать нужную передачу и отпускать педаль, чтобы возобновить связь мотора и трансмиссии.

При включении происходит все наоборот

1. Водитель плавно отпускает педаль. Вилка медленно возвращает нажимной подшипник в исходное положение

2. Степень нажатия на лепестки диафрагменной пружины уменьшается. Она возвращается в исходное положение.

3. Под действием силы упругости тангенциальных пластинчатых пружин, которые в момент выжима сцепления были сжаты, нажимной диск начинает давить на ведомый. Тот сильнее прижимается к маховику.

4. По мере отпускания педали водителем, все диски сильнее прижимаются друг к другу. За счет трения скорости вращения коленвала и фрикционного диска уравниваются. Возобновляется полная передача крутящего момента от двигателя к ведомому валу коробки – сцепление включено.

Смотрите видео, как работает механизм сцепления:

Зная назначения, устройство и принцип работы, можно перейти к вероятным поломкам сцепления и способам их предотвращения. Поговорим в следующих обзорах, что может ломаться и как правильно пользоваться, чтобы продлить срок службы агрегата. Чтобы не пропустить – подписывайтесь!

Как работают клатчи | HowStuffWorks

Если вы водите автомобиль с механической коробкой передач, вы можете быть удивлены, обнаружив, что в нем имеется более одного сцепления. И оказывается, что у людей с автомобилями с автоматической коробкой передач тоже есть сцепления. На самом деле, во многих вещах, которые вы, вероятно, видите или используете каждый день, есть сцепления: у многих аккумуляторных дрелей есть сцепление, у цепных пил есть центробежная муфта, и даже у некоторых йо-йо есть сцепление.

В этой статье вы узнаете, зачем вам нужно сцепление, как работает сцепление в вашем автомобиле, а также узнаете некоторые интересные и, возможно, удивительные места, где можно найти сцепления.

Муфты

полезны в устройствах с двумя вращающимися валами. В этих устройствах один из валов обычно приводится в движение двигателем или шкивом, а другой вал приводит в движение другое устройство. Например, в сверле один вал приводится в движение двигателем, а другой — сверлильным патроном. Муфта соединяет два вала так, что они могут быть либо заблокированы вместе и вращаться с одинаковой скоростью, либо разъединяться и вращаться с разными скоростями.

В автомобиле вам нужно сцепление, потому что двигатель все время вращается, а колеса автомобиля — нет.Чтобы автомобиль мог остановиться, не убив двигателя, необходимо как-то отсоединить колеса от двигателя. Сцепление позволяет нам плавно включить вращающийся двигатель в не вращающуюся трансмиссию, управляя проскальзыванием между ними.

Чтобы понять, как работает сцепление, нужно немного узнать о трения , , который является мерой того, как трудно скользить одним предметом по другому. Трение вызвано пиками и впадинами, которые являются частью каждой поверхности — даже очень гладкие поверхности все еще имеют микроскопические пики и впадины.Чем больше эти пики и впадины, тем сложнее сдвинуть объект. Вы можете узнать больше о трении в Как работают тормоза.

Муфта работает из-за трения между пластиной сцепления и маховиком. Мы рассмотрим, как эти части работают вместе в следующем разделе.

,

Регулировка сцепления | Как автомобиль работает

На тросовой муфте регулировка выполняется на конце троса. Зазор обычно измеряется либо на рабочем рычаге, либо на педали.

Для эффективной работы, сцепление нужно правильное количество игры в связь между педалью и сцепление операционная рычаг (также известный как рычаг освобождения или вилка).

Что-либо меньше, чем правильное количество или свободная игра (или зазор ) приведет к скольжению сцепления, потому что прижимная плита не сможет приложить все свои давление на трение пластина ,

Неспособность устранить эту неисправность быстро приведет к сгоревшей фрикционной пластине и, возможно, к поврежденной нажимной пластине.

Однако, если в сцепление сцепления автомобиль имеет тенденцию ползти вперед, когда в шестерня при полностью выжатой педали сцепления.

Это известно как сопротивление сцепления, и это может вызвать трудности в интенсивном движении.

Как правило, лучше иметь слишком много люфта в сцеплении сцепления, чем слишком мало.

Связь должна быть проверена и, при необходимости, отрегулирована примерно каждые 6000 миль или 10 000 км, или как указано в графике обслуживания производителя.Износ на фрикционной пластине и на соединении в конечном итоге изменит настройку производителя.

Большинство современных автомобилей имеют мембранно-пружинную муфту с механическим или гидравлическим приводом.

На большинстве автомобилей зазор механической муфты сцепления измеряется и регулируется под автомобилем. На некоторых производителей советуют проверять свободный ход определенного измерения между положениями педали — на педали, хотя регулировка может быть сделана ниже

На некоторых автомобилях — например, на многих хондах и тойотах — проверку и регулировку можно выполнить на переборке под капотом.

Везде, где производится регулировка, одни и те же принципы применяются ко всем кабельным соединениям. Они регулируются путем увеличения или уменьшения длины внутреннего и внешнего кабелей относительно друг друга. Если в соединении недостаточно свободного пространства, внутренний кабель должен быть удлинен. Если слишком много, его нужно сделать короче.

Проверьте руководство по эксплуатации вашего автомобиля или руководство по техническому обслуживанию, чтобы найти точный требуемый зазор и способ его измерения.

В чрезвычайной ситуации, если вы убедитесь, что в рычажном механизме есть люфт, сцепление должно работать достаточно хорошо.Проверьте это и отрегулируйте правильный зазор как можно скорее.

На некоторых старых автомобилях, таких как Vauxhall Cavalier, существует постоянный контакт подшипник — это отрегулировано, чтобы вообще не дать никакой свободной игры в связи.

Хотя некоторые гидравлический муфты могут быть отрегулированы, многие саморегулирующиеся. Проверьте в вашем автомобиле справочник или руководство по обслуживанию.

Если на саморегулирующейся муфте происходит скольжение, муфта должна быть отремонтирована. Если происходит торможение, возможно, неисправна гидравлика (см. Проверка и снятие главного цилиндра сцепления ).В противном случае, обновите сцепление.

Механическое сцепление

На тросовой муфте регулировка выполняется на конце троса. Зазор обычно измеряется либо на рабочем рычаге, либо на педали.

Типичная обычная муфта сцепления представляет собой внутренний трос, скользящий в наружной оболочке. Верхний конец троса прикреплен к педали сцепления, а нижний — к рычагу управления сцеплением. Регулировка к Подпружиненный перемещение рычага обычно осуществляется с помощью контргайки, либо в той точке, где кабель прикреплен к нему — как показано здесь, — либо на другом конце кабеля, где он прикреплен к переборке моторного отсека.

Произведена регулировка зазора (свободный ход) — расстояние, которое проходит кабель до перемещения рычага.

Регулировка сцепления на поперечном двигателе

Регулировка сцепления на поперечном двигателе может быть выполнена под капотом. В этом примере капот шарнирно спереди, а главный цилиндр находится на передней переборке. Регулировка находится на рычаге управления сцеплением.Некоторые поперечные двигатели имеют саморегулирующийся храповик на педали сцепления. Поперечные двигатели имеют гидравлические муфты. Отрегулируйте зазор рычага управления на упоре возврата сцепления. Выжимной упор плеча не требует регулировки, если муфта не была разобрана для капитального ремонта.

Проверка зазора кабеля

Зазор кабеля на механической муфте можно проверить и отрегулировать под автомобилем различными способами, в зависимости от марки.Здесь показаны три распространенных метода: во-первых, измерение изменения длины троса при работе рычага сцепления; во-вторых, измерение между регулировочной гайкой и рычагом; в-третьих, измерение между регулировочной гайкой и упором троса.

На некоторых автомобилях может быть возможно использовать любой из показанных методов для проверки и регулировки на рычаге.

Но измерение необходимо проводить между точками, указанными в автомобильном руководстве или руководстве по обслуживанию, для сравнения с указанным рисунком.

Надежно поднимите автомобиль на рампе или ось стоит, с Ручной тормоз применяется и колеса закупориваются.

Проверка и регулировка на рычаге сцепления

Найдите трос сцепления, который проходит от педали сцепления и выступает через рычаг управления сцеплением. Есть резьбовые рукав с двумя гайками на выступающем конце кабеля.

Зазор — это разница между измерением кабеля, когда рычаг управления находится в состоянии покоя, и когда он вдвинут внутрь.

Чтобы измерить его, держите линейку рядом с кабелем между рычагом управления и другой точкой отсчета, например краем колокольчик ,

Осторожно нажмите на рычаг до упора, Align линейку с ее концом, и измерьте расстояние между рычагом и вашей точкой отсчета.

Потяните рычаг наружу, пока он не остановится, затем снова измерьте то же расстояние. Найдите разницу между двумя измерениями и сравните ее с указанным производителем.

Если зазор требует регулировки, ослабьте внешнюю гайку на резьбовой втулке, которая является контргайкой (на некоторых автомобилях VW это гайка-барашек).

Затем привинтите регулировочную гайку вперед или назад, чтобы уменьшить или увеличить зазор, при необходимости проверяя измерение.

Если измерение выполнено правильно, затяните контргайку и несколько раз нажмите педаль сцепления. Еще раз проверьте зазор и при необходимости отрегулируйте.

В некоторых автомобилях с защитным поддоном контргайка может быть нелегко достать и повернуть.Если это так, вам потребуется специальный гаечный ключ с гнездом и универсальным приводом для его отмены.

Измерение зазора

Держите линейку параллельно тросу сцепления и измерьте ход рычага управления. Измерьте расстояние между рычагом управления сцеплением и точкой отсчета, такой как край корпус сцепления , Для регулировки ослабьте контргайку и, в случае необходимости, привинтите регулировочную гайку.Снова измерьте зазор и при необходимости отрегулируйте. Сначала измерить, когда рычаг управления находится в покое, а затем толкнуть его внутрь. Разница между двумя измерениями — величина свободного хода рычага на кабеле — заключается в зазоре кабеля.

Еще один метод проверки и регулировки на рычаге управления

Найдите зазор, потянув трос через рычаг управления сцеплением до упора.

Найдите место, где трос сцепления выступает через рычаг управления с помощью регулировочных и стопорных гаек на резьбовой втулке.

Используйте плоскогубцы, чтобы отсоединить отрывную пружину от рычага управления сцеплением. Возьмитесь за резьбовой конец кабеля (при необходимости используйте плоскогубцы). Потяните его как можно дальше назад; это поднимет педаль сцепления до предела. Вытянув трос, используйте линейку для измерения расстояния между регулировочной гайкой и внутренним краем рычага управления сцеплением.

Измерьте расстояние между регулировочной гайкой и рычагом и сравните с характеристиками производителя. Отрегулируйте по необходимости.

Это зазор измерения. Сравните это с показателем, указанным в руководстве по обслуживанию автомобиля или в справочнике.

Если необходима регулировка, выполните процедуру, описанную в разделе «Проверка и регулировка на рычаге сцепления».

Проверка и регулировка при остановке внешнего кабеля

Там, где упор для троса находится на краю корпуса сцепления, вытяните наружный трос до упора.

Этот метод используется на некоторых старых автомобилях. Клин педаль сцепления в полностью поднятом положении с блоком из дерева.

Найдите трос сцепления и найдите место, где внешний трос сидит напротив упора троса на краю корпуса раструба.

Контргайка и регулировочная гайка находятся на конце внешнего кабеля, рядом с упором кабеля.

Удерживайте внешний кабель и потяните его назад до упора, обнажая внутренний кабель.

Измерьте расстояние между упором троса на сцеплении и регулировочной гайкой.Отрегулируйте по необходимости.

С отведенным наружным кабелем с помощью линейки измерьте расстояние между упором кабеля и регулировочной гайкой на конце внешнего кабеля.

Это измерение — зазор кабеля. Сравните его с указанным производителем и при необходимости отрегулируйте.

Ослабьте контргайку и поворачивайте регулировочную гайку назад или вперед, пока измерение не будет правильным.

Затяните контргайку и снова проверьте измерение.

,

Как работает автомобильное сцепление

Первый этап в передача инфекции автомобиля с механической коробкой передач сцепление ,

Как работает муфта

передает двигатель сила к шестерня и позволяет прерывать трансмиссию, когда выбрана передача для выключения из стационарного положения или когда переключаются передачи во время движения автомобиля.

Гидравлическая система сцепления

Большинство автомобилей используют трение муфта управляется либо жидкостью ( гидравлический ) или, чаще, кабелем.

Когда автомобиль движется под напряжением, сцепление включено. прижимная плита прикручен к маховик оказывает постоянное сила с помощью диафрагма весна, на гонке пластина ,

Более ранние автомобили имеют серию спиральные пружины в задней части давление тарелка, вместо диафрагмы пружинная.

Ведомая (или фрикционная) пластина работает на шлицевом Входной вал , через который мощность передается на коробку передач. Пластина имеет фрикционные накладки, аналогичные тормоз накладки, на обеих ее гранях.Это позволяет плавно поднимать привод при включенном сцеплении.

Когда сцепление выключено (педаль нажата), рычаг нажимает на кнопку подшипник к центру мембранной пружины, которая сбрасывает зажимное давление.

Внешняя часть прижимной пластины, которая имеет большую поверхность трения, больше не прижимает ведомую пластину к маховику, поэтому передача мощности прерывается, и передачи можно переключать.

Сцепление включено

Пружина диафрагмы удерживает ведомую пластину.

Сцепление выключено

Выжимной подшипник нажал на пружину диафрагмы.

Когда педаль сцепления отпущена, упорный подшипник снимается, и нагрузка на мембранную пружину снова зажимает ведомую пластину к маховику, чтобы возобновить передачу мощности.

Некоторые автомобили имеют гидравлическое сцепление. Нажатие на педаль сцепления внутри автомобиля активирует поршень в главный цилиндр , который передает давление через заполненную жидкостью трубу к рабочий цилиндр установлен на корпус сцепления ,

Поршень рабочего цилиндра соединен с рычагом выключения сцепления.

Части сцепления

Современная муфта состоит из четырех основных компонентов: накладка (которая включает в себя пружину мембраны), нажимной диск, ведомый диск и выжимной подшипник.

Крышка крепится болтами к маховику, а прижимная плита оказывает давление на ведомую пластину через пружину мембраны или через нее. катушка пружины на более ранние автомобили.

Ведущая пластина движется на шлицевом валу между нажимной пластиной и маховиком.

С каждой стороны он покрыт фрикционным материалом, который захватывает прижимную пластину и маховик при полном зацеплении и может скользить на контролируемую величину, когда педаль сцепления частично нажата, позволяя плавно поднять привод.

,

Смотрите также

• Как узнать марку двигателя автомобиля
• Как произвести диагностику автомобиля самостоятельно
• Как установить активную антенну в автомобиль
• Как найти течь кондиционера в автомобиле
• Как пробить автомобиль по гос номеру
• Как оплатить эвакуацию автомобиля со скидкой
• Как убрать рыжики с кузова автомобиля своими
• Как перевозить новорожденного ребенка в автомобиле
• Как делается договор купли продажи автомобиля
• Как избавиться от запаха пива в салоне автомобиля
• Как узнать где находится автомобиль в данный момент по гос номеру

устройство, принцип работы, как правильно пользоваться механизмом сцепления

Содержание

• Толщина диска сцепления
• Правильная проверка работоспособности подшипника
• Из чего состоит сцепление
• Проверка внешнего ШРУСа
• Сцепление, работающее в масляной ванне
• Преимущества и недостатки
• Как работает сцепление в роботизированных коробках передач
• Виды системы привода
• Последствия
• Принцип работы
• Преимущество машины с механической коробкой передач
• Сцепление автомобиля
• Принцип действия механизма
• Ведомый диск сцепления (феродо)
• Педаль сцепления: для чего она нужна
• Классификация
• Простой способ научиться управлять автомобилем с механической коробкой передач

Толщина диска сцепления

Толщина диска сцепления является определяющим фактором состояния диска. Поэтому многие водители начинают думать о том, что лучше использовать диск потолще. Вот только начальные параметры диска определяются конструкцией машины. Поэтому деталь просто покупается под подходящую модель и марку автомобиля. С этим ничего сделать не получится.

Так же, как не получится произвести замер отработавшего свое диска. Производитель никогда не указывает, сколько способна прослужить эта деталь. Во многом это связано с тем, что степень износа диска зависит в первую очередь от водителя. Постоянные торможения, дрифт и прочие прелести езды на большой скорости или даже гонок приведут к очень скорому износу диска. Вплоть до того, что на некоторых моделях фиксировалась необходимость замены уже после 5000 км.

Однако существует прибор, калибр, который позволяет определить, нужно менять диск или еще нет. Проблема в том, что калибр редко есть у автолюбителя, поэтому придется ехать в салон или СТО. К тому же, чтобы произвести замер, придется поднимать машину на подъемнике и снимать несколько деталей. И даже при всех этих сложностях, толщину диска калибр не измеряет в точности. Стрелка просто показывает нужно менять деталь или нет.

Еще один способ определить необходимость замены без салона принадлежит умельцам из народа. Согласно методу нужно полностью выжать сцепление и несколько раз вдавить педаль газа в пол. Метод рабочий, машина при нормально работающем сцеплении глохнет. Если автомобиль все еще работает, значит, деталь нужно менять. Но сама по себе процедура очень сильно изнашивает диск, а потому проводить ее крайне не рекомендуется. Есть другие, куда более гуманные для машины, способы проверки.

Правильная проверка работоспособности подшипника

В большинстве моделей автомобилей производители устанавливают выжимные подшипники с высокой степенью надежности. Благодаря этому во время эксплуатации их ресурс распределяется на большой пробег, ведь в работу он вступает только в случае нажатия на педаль сцепления.

Существенным нагрузкам подвергается деталь во время резкого старта, пробуксовке ведущих колес, длительных переездах, например, на шоссе с некачественным покрытием.

Водитель должен вовремя заметить проблему с выжимным подшипником, чтобы своевременно провести профилактическую работу со сцеплением. Специально предусмотренных диагностических инструментов для выявления его работоспособности не предусмотрено. Определить поломку можно по косвенным признакам, которые имеют отличия для механических и гидравлических конструкций.

К явным симптомам относятся такие явления:

• во время работы коробки передач слышатся посторонние шумы;
• не удается свободно переключать скорости;
• сцепление пробуксовывает.

В первую очередь контролируется зазор вилки и штока рабочего цилиндра. Затем выясняем состояние и работоспособность выжимного подшипника. Нам понадобится запустить двигатель, выжать сцепление, а затем проанализировать шум. Явные стуки или свист, появляющиеся во время нажатия и исчезающие после возвращения педали в верхнее положение, свидетельствуют о поломке подшипника.

Выявить физическое состояние детали можно после демонтажа коробки. Понадобится снять его одновременно с направляющей первичного вала и муфтой.

Во время визуальной диагностики определяем допустимые люфты, заедания, повреждения корпуса. Проблема может возникать после выработки смазочного материала. В этом случае удаляем загрязнения и набиваем узел литолом или другим подходящим смазочным материалом, а потом возвращаем все на свои места. Необходимо проконтролировать плавность хода и качество вращения. После полной сборки проверяем работоспособность на включенном двигателе.

Часто встречается на гидравлической конструкции такой косвенный признак, как провал педали. Это является следствием отсутствия герметичности привода и поршня на подшипнике. Перед тем как демонтировать коробку, водитель обязан проверить состояние рабочего и главного цилиндров привода, также осуществляется мониторинг всей гидравлической разводки узла. Потребуется заглянуть в бачок для контроля уровня жидкости, а также убедиться в отсутствии воздушных пробок.

Из чего состоит сцепление

Чтоб не ломать сцепление, нужно знать не только как оно работает поверхностно и какие его функции, но и с каких деталей оно состоит. К основным составляющим частям относят ведомую и ведущую части, механизм отключения и нажимную систему.

Момент вращения двигателя передается от маховика на детали ведущей части, последние в свою очередь передают крутящий момент на ведущий вал КПП. Момент трения обеспечивается благодаря нажимному механизму, который благодаря плотному сцеплению ведомой и ведущей части, дает долгожданный результат движения.

Немаловажным считается выключение сцепления. Так один диск, на котором расположены периферическим образом пружины, расположено в чугунном картере, тот в свою очередь располагается в блок-картере двигателя.

В ведущую часть входит кожух сцепления и маховик, последний в свою очередь крепится к маховику коленчатого вала за счет шести специальных болтов. Нажимной диск размещается в средней части кожуха. Вращающий момент нажимного диска передается от маховика через три выступления, которые имеются в диске и входят в окна кожуха. Ведомый диск, ступица, ведущий вал коробки смены передач являются основными и обязательными составными ведомой части сцепления.

По обе стороны ведомого диска размещены фрикционные накладки, изготовлены из медно-асбестового состава (или же иного металлоасбестового состава), которые выдерживают необычайно высокую температуру и известны своими фрикционными свойствами. Со ступицей ведомый диск соединен заклепками либо же через пружины. Эти пружины являются составной частью пружинно-фрикционного гасителя вращающихся колебаний (то есть демпфера)

МЕХАНИЗМ СЦЕПЛЕНИЯ

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Механизм сцепления состоит из:

• картера и кожуха,
• ведущего диска (которым является маховик двигателя),
• нажимного диска с пружинами,
• ведомого диска с износостойкими накладками.

Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. И это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.

На первом этапе работы по включению сцепления — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе – удерживаем ведомый диск от какого-либо перемещения, т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе — маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля. Это соответствует состоянию механизма сцепления – включено, автомобиль едет. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

освоив работу с педалью сцепления в три этапа

Проверка внешнего ШРУСа

Сцепление, работающее в масляной ванне

Одноцилиндровый карбюраторный двухтактный двигатель, установленный на мотоцикле «Pannonia» (Венгрия)1 — воздушный фильтр2 — карбюратор 3 — цилиндр двигателя4 — головка цилиндра5 — выпускная труба6 — картер кривошипно-шатунного механизма7 — крышка механизма сцепления8 — картер коробки передач

На мотоциклах с поперечным расположением двигателя обычно применяется сцепление, работающее в масляной ванне.

Это вызвано тем, что мотоциклетные двигатели (как двухтактные, так и четырёхтактные) имеют общий картер для двигателя и коробки передач. Детали сцепления совмещены с моторной передачей и системой запуска двигателя, смазываются моторным маслом, которое должно обладать особыми свойствами.

Также многодисковые сцепления в масляной ванне широко применялись на автомобилях начала XX века, но впоследствии вышли из употребления.

Фрикционы автоматической коробки передач являются по сути многодисковыми сцеплениями, работающими в масляной ванне.

Устройство мотоциклетного сцепления

На заднем (левом) конце коленвала находится ведущая (малая) звёздочка, соединённая цепной передачей (передняя передача или моторная передача) с ведущим (наружным) барабаном сцепления. Ведущий (наружный) барабан сцепления свободно вращается на первичном валу коробки передач и является одновременно большой (ведомой) звёздочкой моторной цепной передачи; также на ведущем барабане находится храповик пускового устройства (педали кикстартера). Ведомый (внутренний) барабан сцепления установлен на том же первичном валу КПП подвижно на шлицах и закреплён гайкой. В барабанах находится пакет из дисков сцепления — ведомых и ведущих. Ведущие диски связаны с наружным барабаном с помощью выступов, входящих в пазы. Ведомые диски с зубцами на внутренней окружности и связаны этими зубцами с ведомым (внутренним) барабаном. Собирается пакет следующим образом: во внутренний барабан устанавливается опорный ведомый диск, за ним ведущий, потом снова ведомый… Последним ставится нажимной диск, который притягивается к ведомому барабану цилиндрическими пружинами. Фрикционные накладки наклеены на ведущие диски и сделаны из пробки или специальной пластмассы. Феродо работать в масляной среде не может, замасливание автомобильного сцепления является одной из его неисправностей, пробка или пластмасса, в свою очередь, не может работать в условиях сухого трения (моментально сгорит). Плавное включение сцепления происходит благодаря тому, что пары ведущих и ведомых дисков, разделённые слоем масла, одновременно не «схватываются».

Механизм выключения мотоциклетного сцепления

Первичный вал коробки передач полый, через него проходит толкающий шток, передающий усилие посредством троса в гибкой оболочке от рычага на руле мотоцикла. Усилие от троса преобразуется червячным или рычажным механизмом. Шток заканчивается твердосплавным шариком (это и есть выжимной подшипник), далее усилие передаётся на грибок, отводящий нажимной диск, после чего пакет дисков сцепления разводится и крутящий момент не передаётся.

Преимущества и недостатки

Чаще всего автолюбители решают установить самодельный пламегаситель вместо катализатора по причине высокой стоимости последнего. Для отечественного автомобиля цена этого элемента составляет около 30 тысяч, а для иномарки он оценивается в 50 — 100 тысяч. Однако следует помнить, что замена катализатора пламегасителем влечёт за собой несколько негативных последствий:

• значительно увеличивается количество токсичных выхлопов, что не соответствует современным стандартам экологичности;
• уменьшается срок эксплуатации глушителя и резонатора;
• чтобы силовая установка работала хорошо, придётся внести корректировки в настройки кислородного датчика либо перепрограммировать контроллер.

Автолюбители должны помнить, что электронный блок управляет процессом создания воздушно-топливной смеси, основываясь на показаниях нескольких датчиков, включая и кислородный. Если сделать пламегаситель своими руками из катализатора, то из-за некорректной информации контроллер будет готовить некачественную смесь и это приведёт к значительному увеличению расхода топлива.

Однако изготовление стронгера своими руками и его последующая установка на машину может дать автолюбителю несколько бонусов:

• пламегаситель создает меньшее сопротивление дыму при выходе, что позволит сэкономить горючее и несколько улучшить условия работы силовой установки;
• мощность мотора может увеличиться примерно на 5 — 7 %;
• если летом заехать на заросшую сухой растительностью местность, то риски возникновения пожара окажутся минимальными.

Как работает сцепление в роботизированных коробках передач

Коробки – автомат (робот) также имеют многодисковое «мокрое» сцепление или же оснащаются «сухим» сцеплением. При этом за включение и выключение сцепления в данном случае отвечает не водитель, который нажимает на педаль, а сервомеханизм (актуатор сцепления).

Переключение передач на РКПП также осуществляется за счет подобных механизмов. Актуаторы могут быть электрическими (управляются ЭБУ коробкой)  или гидравлическими (управление осуществляется гидравлическим распределителем). При этом, как уже было сказано выше, за выжим сцепления может отвечать как электропривод, так и гидропривод (гидравлический актуатор сцепления).

В первом случае ЭБУ коробкой на основании показаний нескольких датчиков определяет момент переключения передачи и посылает управляющий сигнал на актуатор сцепления (сервопривод). Электродвигатель начинает работать, отсоединяя КПП от ДВС.  Затем автоматика производит включение нужной передачи.

Гидропривод работает таким образом, что во время увеличении оборотов двигателя, маслонасос  в коробке под давлением нагнетает масло в распределитель. Когда давление масла в распределителе доходит до определенной отметки, масло подается по специальным масляным каналам и воздействует на актуатор.

В результате срабатывает механизм, отвечающий за выключение сцепления. Затем, после переключения передачи, давление снижается, сцепление снова «подсоединяет» двигатель к трансмиссии.

При этом не всегда «робот» работает быстро и плавно. В результате водитель замечает паузу, также во время переключений могут быть ощутимы рывки и толчки. Чтобы избавиться от таких недостатков, конструкторы предложили двойное сцепление для коробки робот.

В преселективных роботах с двойным сцеплением (типа ДСГ) указанные сцепления работают поочередно. Когда происходит выжим первого сцепления, чтобы включить, например, четную передачу, второе сцепление ожидает выжима для переключения на следующую нечетную передачу.

К преимуществам можно отнести то, что скорость срабатывания сцепления намного выше, переключение передач происходит незаметно для водителя. Результат- повышение топливной экономичности, практический полное отсутствие разрыва потока мощности в момент переключений, а также высокий уровень комфорта.

Виды системы привода

Какие системы привода трансмиссии вы знаете? Многие сейчас назовут только механический и гидравлический принцип. Однако, есть еще два вида:

• электрический;
• комбинированный.

Рассмотрим каждый принцип управления сцеплением в таблице.

Система привода	Различие
Механическая	Передача усилия на выжимную вилку посредством троса через нажатие на педаль
Гидравлическая	Два цилиндра (гидравлический и рабочий) соединены трубой высокого давления. Посредством педали приводится в движение шток гидравлики и давит на поршень на другом конце. Поршень давит на масло. Масло по трубке передается на рабочий цилиндр. Шток, который находится в последнем, давит на вилку.
Электрическая	Электромотор с тросом. Сцепление происходит идентично механическому приводу
Комбинированная	Совместное использование вышеперечисленных систем (гидромеханическое, к примеру)

Последствия

Принцип работы

Диск сцепления

Нажатие педали, через нажимную систему (механическую или гидравлическую), приводит к тому, что ведущий диск сцепления отходит от ведомого. Это происходит благодаря тому, что усилие от механизма нажимной системы передается на вилку, муфту, рычаги и пальцы, которые отведут на некоторое расстояние ведущий нажимной диск. В этот момент, установленные пружины, сжимаясь, образуют необходимые зазоры. Если установлено двухдисковое сцепление, за обеспечение необходимых зазоров отвечают пружины отжимные и регулировочный болт.

В этот момент, при нажатии педали, двигатель отсоединен от коробки передач, таким образом, момент вращения не передается трансмиссии. Отпускание педали приведет к плотному сжатию дисков. После отпускания педали, происходит возвращение всех элементов к исходному состоянию благодаря пружинам, а ведомый диск сцепления вновь прижимается к нажимному.

Преимущество машины с механической коробкой передач

Механическая коробка передач была и остается самой надежной системой управления автомобилем. Именно поэтому все спортивные машины, в том числе и для профессионального спорта, оборудованы механикой. Время разгона на такой коробке значительно меньше, чем у автомата и переключение между скоростями происходит быстрее.

Конструктивные особенности механической трансмиссии отражаются и на цене. Конструкция механики проще, поэтому авто с такой коробкой стоит гораздо дешевле автомата. А разница между ними может составлять от 10 до 30 процентов от стоимости всего автомобиля.

Экономия отражается и на эксплуатационных характеристиках:

1. МКПП значительно меньше расходует горючего.
2. Ремонт обходится на порядок дешевле. Об автомате такого сказать нельзя.

Испытать чувство полного единства с автомобилем в движении, как будто он является твоим продолжением, а ты его частью, можно только на механике.

Сцепление автомобиля

Сцепление автомобиля служит для плавного соединения коленвала двигателя с валом коробки передач для того, чтобы передать крутящий момент дальше по трансмиссии на колеса.
А почему возникает необходимость такого плавного соединения? — Дело в том, что двигатель, который является источником движения и крутящего момента для автомобиля имеет определенную частоту вращения. И эта частота оборотов двигателя намного больше чем та, которая нужна для вращения колес. Значит нужно понизить обороты в связке двигатель-колеса. Для этой цели служит коробка перемены передач (КПП). А вот для того чтобы плавно соединить КПП с двигателем, или наоборот совсем отсоединить КПП от двигателя используется сцепление.

Принцип действия механизма

В работе узла сцепления задействованы следующие основные детали:

• маховик, жестко закрепленный на коленчатом валу силового агрегата;
• 2 диска – нажимной и ведомый, составляющие фрикционный механизм;
• кожух;
• нажимные пружины;
• подшипник;
• диафрагменная пружина в виде концентрических рычагов;
• вилка;
• рабочий цилиндр гидравлического привода, срабатывающий при нажатии педали.

Примитивнейший механизм, который применялся в прошлом столетии, не включал гидроцилиндр, значительно облегчающий работу водителю. Вместо него стоял механический тросовой привод.

Ведущий диск (он же – корзина) прикручен к маховику болтами и вращается вместе с ним. Нормальное состояние сцепления, когда педаль находится в отжатом положении, – «подключено». То есть, коленчатый вал мотора и первичный коробки передач соединены посредством диска, придавленного к плоскости маховика пружиной. Когда вы нажимаете педаль, узел работает по такому алгоритму:

1. Через тормозную жидкость усилие передается гидроцилиндру, толкающему вилку.
2. Вилка надавливает на подшипник, а он толкает концентрические рычаги, чьи концы упираются в нажимной диск.
3. Концы рычагов отводятся назад и освобождают диск, в результате связь между валами разрывается, при этом вращающийся коленвал не крутит шестерни коробки.
4. Когда нужно тронуться с места, вы постепенно отпускаете педаль. Подшипник высвобождает рычаги, которые под воздействием пружин давят на диск. Последний прижимается к маховику фрикционной поверхностью и автомобиль плавно движется вперед.
5. Алгоритм повторяется при каждом переключении скоростей.

Чтобы сделать стыковку двигателя с трансмиссией более плавной, устройство сцепления предусматривает несколько демпферных пружин внутри ведомого диска. В момент касания фрикционных накладок поверхности маховика они сжимаются и дополнительно сглаживают передачу усилия мотора.

Ведомый диск сцепления (феродо)

Сцепление автомобиля являются узлом, который несет очень важную функцию – обеспечивает мягкое и безболезненное для автомобиля переключение передач.

Для чего нужен ведомый диск сцепления?

Задача сцепления заключается передаче крутящего момента от двигателя к трансмиссии, в разъединении трансмиссии от работающего двигателя на время, необходимое водителю для включения нужной передачи в коробке передач и обеспечении мягкого (без ударов и толчков) подключения трансмиссии обратно к двигателю. Одной из основных деталей сцепления является ведомый диск.

На ведомом диске с двух сторон имеются фрикционные накладки, благодаря которым за счет силы трения ведомый диск принимает на себя вращения от ведущего диска. На ведомом диске имеются также специальные разрезы, чтобы избежать коробления диска в случае сильного нагрева, а также присутствует устройство, называемое гаситель крутильных колебаний. Ведомый диск сцепления – сложносоставная деталь. У него есть своя ступица, которая не имеет жесткой связи с диском. Ступица имеет внутренние шлицы для соединения со шлицами ведущего вала коробки передач, и она устанавливается внутри самого ведомого диска. На одной из сторон ведомого диска устанавливается гаситель крутильных колебаний. На гасителе и самом на ведомом диске заклепками закреплены фрикционные пластины. По обе стороны фланца ступицы и ведомого диска устанавливаются диски гасителя и маслоотражатели. Маслоотражатели, диски гасителя и фланец ступицы соединяются друг с другом заклепками.

Таким образом, ведомый диск оказывается свободным и может поворачиваться на некоторый угол относительно ступицы. В дисках гасителя, кольце гасителя и ведомом диске устроены окна, в которые вставляются пружины с опорными пластинами. Пружины находятся в предварительно сжатом, но не до конца, состоянии. Вращение маховика передается на кожух сцепления, а с него на нажимной диск. С нажимного диска вращение за счет трения передается на фрикционные накладки и на стальной диск ведомого диска, далее через пружины гасителя крутильных колебаний на диски гасителя, далее на фланец ступицы, на ступицу и через шлицы на ведущий вал коробки передач. При резком изменении частоты вращения пружины гасителя сжимаются и за счет этого несколько уменьшаются крутильные колебания, что помогает избежать повреждения деталей коробки передач.

Как часто менять ведомый диск сцепления?

Ведомый диск сцепления является достаточно прочным узлом, задачей которого является способность выдерживать значительные динамические нагрузки, компенсировать отсутствие достаточных навыков работы со сцеплением у неопытного водителя. Однако, при интенсивной и не очень аккуратной эксплуатации, ведомый диск сцепления постепенно изнашивается, могут возникнуть и определенные неисправности. Например, могут износиться или повредиться фрикционные накладки, основной стальной диск может деформироваться из-за перегрева, могут сломаться демпферные пружины, износиться шлицы ступицы ведомого диска.

Случается, что ведомый диск сцепления изнашивается раньше времени, если были допущены ошибки при установке и регулировке сцепления. Долговечность ведомого диска сцепления изначально зависит от прочностных и нагрузочных характеристик, заложенных при конструировании, от качества компонентов, а самое главное – от навыков и стиля вождения владельца автомобиля.

В нормальных условиях качественный ведомый диск сцепления на любом другом автомобиле может потребовать замены не ранее чем при пробеге 100 тыс. км. На износ ведомого диска сцепления обязательно укажет пробуксовка сцепления, а в салоне появляется характерный запах.

Педаль сцепления: для чего она нужна

Прежде чем разобраться, когда нужно выжимать сцепление в автомобиле, следует понять принцип работы данного узла вообще. Стоит отметить, что агрегат является одним из основополагающих элементов ходовой части транспортного средства. С его помощью можно разъединять коленчатый вал с коробкой передач на небольшой промежуток времени. Именно это и позволяет переключать передачи в ходе езды.

Как правило, большинство современных легковых автомобилей оснащается однодисковым фрикционным сцеплением. Устройство сцепления предполагает наличие основного элемента и привода.

Понять, пригодна ли педаль сцепления к работе, можно при помощи одного простого теста. Включаем четвертую скорость, после чего выжимаем педаль акселератора до максимума. Если диск сцепления не будет изношенным, из силового агрегата донесется характерный рев, и вы почувствуете толчок. Если же это не наблюдается, необходимо заменить узел. Кроме того, иногда признаком неполадки элемента выступает запах жженой резины.

Классификация

Множество механизмов можно классифицировать по следующим критериям:

1. Способ управления. Существуют варианты с механическим, электрическим, гидравлическим или смешанным приводом.
2. Тип трения: сухой (износостойкие накладки функционируют в воздушной среде) и мокрый (накладки работают в масле) принцип работы.
3. Режим включения: постоянно или непостоянно замкнутые.
4. Количество ведомых дисков. Может содержать один, два или же несколько.
5. Тип и расположение нажимных пружин. Может быть несколько, расположенных по периферии или одна центральная диафрагменная пружина.
6. Число потоков передач момента вращения от двигателя: однопоточные, двухпоточные.

Схема диска сцепления

Простой способ научиться управлять автомобилем с механической коробкой передач

Как легко научиться управлению сцеплением

Последнее обновление: 16 октября 2019 г.

Управление сцеплением может стать настоящим испытанием для освоения. Некоторые учащиеся, кажется, понимают это на своем первом уроке вождения, но для других это приводит в ярость борьбу за то, чтобы машина не заглохла каждый раз, когда они останавливаются или трогаются с места.

Что такое управление сцеплением?

Управление сцеплением — это процесс управления скоростью автомобиля с механической коробкой передач путем частичного включения диска сцепления с помощью педали сцепления. Это может быть либо вместо педали акселератора, либо в сочетании с ней.

Как работает сцепление?

Проще говоря, сцепление представляет собой две металлические пластины, которые можно разъединить при нажатии на педаль сцепления. Когда вы разделяете пластины, вы отделяете двигатель от колес, предотвращая передачу мощности на ваши колеса.

Поскольку двигатель вашего автомобиля постоянно вращается, мощность всегда передается от двигателя к колесам, когда автомобиль находится на передаче. Когда вы останавливаетесь и забываете выжать сцепление, ваш двигатель пытается передать мощность неподвижным колесам, и машина глохнет. Точно так же, если вы попытаетесь тронуться с места, не правильно управляя сцеплением, вам не хватит мощности, и машина заглохнет.

Чем сильнее вы отпускаете лепесток сцепления, тем больше соприкасаются пластины двигателя. Точка, когда пластины соприкасаются и начинают передавать мощность от двигателя к колесам, называется «точкой прикуса». Когда педаль полностью отпущена, пластины сцепятся, и мощность будет легко передаваться.

Если рассматривать педаль сцепления как своего рода клапан, пропускающий или отключающий мощность, становится немного легче использовать ее мягко и плавно.

Если вы хотите узнать больше о том, как работает сцепление, посмотрите это отличное видео от HowStuffWorks… 9

Отпустите ручной тормоз механизм.

Давайте разберем это еще

Когда вы будете следовать описанному выше 5-этапному процессу, есть еще несколько вещей о которых вам нужно помнить.

Во-первых, вам нужно убедиться, что машина правильно настроена. Если вы не уверены, ознакомьтесь с нашим руководством по тренировкам в кабине для получения дополнительной информации. Вам также необходимо будет пристегнуть ремень безопасности, прежде чем включить двигатель.

Когда вы впервые нажимаете на педаль акселератора, вы стремитесь установить тахометр где-то около 1500 об/мин.

Прежде чем поднимать сцепление, не забудьте убедиться, что оно безопасно для движения. Когда сцепление начинает двигаться вперед, это происходит потому, что вы заставляете диски сцепления соприкасаться. И это точка укуса. Это так просто!

Повторяйте вышеописанные шаги, пока не освоитесь с положением точки укуса.

Пробуксовка сцепления

Итак, вы разобрались с точкой прикуса, теперь пришло время научиться пробуксовывать сцепление. Проскальзывание сцепления является важным навыком, если вы хотите выполнять такие маневры, как парковка задним ходом или повороты на три точки. К счастью, пробуксовка сцепления не так уж и сложна.

Чтобы потренироваться, все, что вам нужно сделать, это найти точку укуса и дать машине двигаться вперед очень-очень медленно. Старайтесь контролировать скорость автомобиля, слегка регулируя сцепление; нажмите на сантиметр или около того, чтобы замедлить движение, и отпустите его на такое же количество раз, чтобы ускориться. Делая очень маленькие регулировки, подобные этой, полезно представить что-то очень тонкое, например, яйцо, под педалями. Приложите очень мягкое давление и постарайтесь не разбить воображаемое яйцо.

Пока вы пытаетесь не разбить яйцо, которое находится в вашей кладке, продолжайте мягко нажимать на педаль газа. Не поддавайтесь искушению использовать его для ускорения и замедления, вместо этого используйте сцепление.

После того, как вы повторите это небольшое упражнение несколько раз, управление сцеплением станет вашей второй натурой. Вы будете выжимать сцепление, как профессионал, каждый раз, когда совершаете маневр!

Как только вы освоите управление сцеплением, вы сможете управлять своим автомобилем на низких скоростях, что значительно облегчит такие маневры, как парковка задним ходом. Все, что нужно, чтобы освоиться, — это ровная и тихая дорога и немного терпения. Вы можете заняться управлением сцеплением на одном из уроков вождения или найти безопасное место для практики с подходящим штурманом.

Устранение неполадок сцепления на трансмиссии с механической коробкой передач

BY: Deanna SCLAR и

Обновлен: 12-01-2021

Из книги: Auto Repair For Dummies, 2nd Edition

22222 Awo Auto Awo Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Auto Awo aito Awo aito Awo Auto Auto Awo Auto Awo aito.

Манекены, 2-е издание

Исследуйте книгу Купить на Amazon

Большинство водителей могут рассчитывать на то, что их сцепление прослужит от 40 000 до 60 000 миль, но если вы правильно ухаживаете за сцеплением, это может быть полезно для жизни вашего автомобиля, в зависимости от типа транспортное средство, которым вы управляете, и то, как вы его ведете.

Большинство новых автомобилей с механической коробкой передач имеют саморегулирующиеся сцепления, которые не требуют регулировки, но если у вас более старая модель без саморегулировки, вы можете сократить износ диска сцепления, правильно отрегулировав педаль сцепления.

Ваша педаль сцепления должна двигаться вниз от трех четвертей дюйма до 1 дюйма без усилий, а затем требуется гораздо больше усилий, чтобы пройти оставшуюся часть пути до пола. Этот свободный ход педали обеспечивает полное зацепление диска сцепления при отпускании педали.

Слишком большой свободный ход педали — это нехорошо, потому что слишком большой ход педали израсходован, ничего не делая: в нижней части ее хода не остается достаточного движения, чтобы сжать пружины сцепления и позволить маховику двигателя и диску сцепления отдельный. Из-за этого чрезмерного люфта педали передачи сталкиваются всякий раз, когда вы переключаетесь на первую или заднюю передачу из положения остановки.

Если на вашей педали сцепления нет свободного хода, может возникнуть другая проблема, даже если люфт достаточен для включения диска сцепления. В этом случае выжимной подшипник, реагирующий на нажатие педали сцепления и приводящий к расцеплению диска, может продолжать вращаться. Если выжимной подшипник будет постоянно вращаться таким образом, он изнашивается, что затрудняет включение или выключение передачи.

Не езди на сцеплении. Езда на нем также может изнашивать выжимной подшипник. Вы можете сказать, что что-то не так, потому что подшипник издает жужжащие, скулящие звуки. Если звуки исчезают, когда вы отпускаете педаль сцепления, и возобновляются, когда вы нажимаете на нее, у вас вышел из строя выжимной подшипник. Если вы считаете, что он у вас есть, или если ваше сцепление ведет себя неправильно, обратитесь к надежному механику и проверьте сцепление.

Если вы заменили диск сцепления, проверьте все сцепление, чтобы быть уверенным, что другие детали не потребуют ремонта в ближайшее время. Вот что, вероятно, следует делать в каждом случае:

• Если маховик изношен, обратитесь к специалисту для его восстановления. Эта процедура включает в себя шлифование до новой плоской поверхности и последующую полировку до зеркального блеска. Если вы не выполните эту работу, изношенный маховик может очень быстро изнашивать накладку нового диска сцепления. И если вы уже заменили диск, есть вероятность, что он успел забить маховик к тому времени, когда вы распознали признаки неисправности и обратились к диску.

• Если прижимная пластина чрезмерно изношена, имеет царапины или засаливается; или если пружины на прижимной пластине ослабли, их также следует заменить.

Поскольку чрезмерный износ какой-либо части сцепления приводит к износу других деталей, рекомендуется одновременно проверять и, при необходимости, заменять узел сцепления, рычаги, диск сцепления и выжимные подшипники.
