Что такое фазы газораспределения: что это такое и как они работают

Что такое фазы газораспределения

На распределительных валах расположены кулачки, которые открывают и  закрывают впускные и выпускные клапана.

Фазы газораспределения обеспечивают нужный момент открытия и закрытия клапанов в зависимости от положения коленчатого вала. В следствии фазы газораспределения обозначаются градусами поворота коленчатого вала.

Распределительный вал приводится в действие от ведущей шестерни коленчатого вала или через специальный зубчатый ремень. Рабочий цикл в двигателе происходит за 4 такта и такие двигатели называются четырехтактными. Это говорит о том, что для совершения рабочего цикла необходимо два оборота коленчатого вала, а частота распределительного вала в два раза меньше. То есть передаточное число коленчатый вал — распределительный вал составляет 2 к 1. На рисунке мы с вами увидим фазы открытия и закрытия клапанов (впускных и выпускных).

Что такое фазы газораспределения?

a — такт впуска, b — такт сжатия c — рабочий такт d — такт выпуска

1. Распределительный вал привода выпускных клапанов (кулачки)

2. Свеча зажигания

3. Распределитель­ный вал привода впускных клапанов

4. Форсунка

5. Впускной клапан

6. Выпускной клапан

7. Камера сгорания

8. Поршень

9. Цилиндр

10. Шатун

11. Коленчатый вал

М — крутящий момент,  а — угол поворота коленчатого вала, s  — ход поршня, Vh— рабочий объем цилиндра, V_c — объем сжатия.

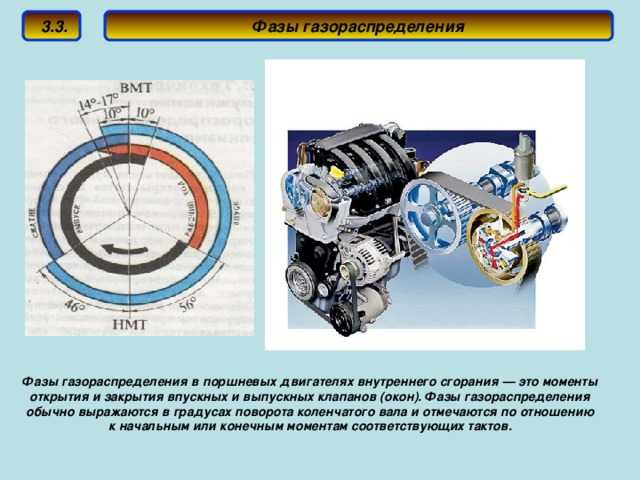

Диаграмма фаз газораспределения 4-х тактного двигателя.

1. Фазы газораспределения

2. Распределение горючей смеси

3. Принцип работы двигателя автомобиля

4. Тепловой зазор

5. Клапанный механизм

6. Газораспределительный механизм
