Что называется тактом в работе двигателя: Что называется тактом в работе двигателя?

Что называется тактом в работе двигателя?

Рис.6. Схема работы четырехцилиндрового двигателя

1 -й такт — впуск. При движении поршня 3 вниз в цилиндре образуется разрежение, под действием которого через открытый впускной клапан 1 в цилиндр из системы питания поступает горючая смесь (смесь топлива с воздухом). Вместе с остаточными газами в цилиндре горючая смесь образует рабочую смесь и занимает полный объем цилиндра;

2-й такт — сжатие. Поршень под действием коленчатого вала и шатуна перемещается вверх. Оба клапана закрыты, и рабочая смесь сжимается до объема камеры сгорания;

3-й такт — рабочий ход, или расширение. В конце такта сжатия между электродами свечи зажигания возникает электрическая искра, которая воспламеняет рабочую смесь (в дизельном двигателе рабочая смесь самовоспламеняется). Под давлением расширяющихся газов поршень перемещается вниз и через шатун приводит во вращение коленчатый вал;

4-й такт — выпуск. Поршень перемещается вверх, и через открывшийся выпускной клапан 4 выходят наружу из цилиндра отработавшие газы.

При последующем ходе поршня вниз цилиндр вновь заполняется рабочей смесью, и цикл повторяется.

Как правило, двигатель имеет несколько цилиндров. На отечественных автомобилях обычно устанавливают четырехцилиндровые двигатели (на автомобилях «Ока» —двухцилиндровый). В многоцилиндровых двигателях такты работы цилиндров следуют друг за другом в определенной последовательности. Чередование рабочих ходов или одноименных тактов в цилиндрах многоцилиндровых двигателей в определенной последовательности называется порядком работы цилиндров двигателя. Порядок работы цилиндров в четырехцилиндровом двигателе чаще всего принят I —3—4—2 или реже I —2—4—3, где цифры соответствуют номерам цилиндров, начиная с передней части двигателя. Схема на рис. 6 характеризует такты, происходящие в цилиндрах во время первого полуоборота коленчатого вала. Порядок работы двигателя необходимо знать для правильного присоединения проводов высокого напряжения к свечам при установке момента зажигания и для последовательности регулировки тепловых зазоров в клапанах.

В действительности любой реальный двигатель гораздо сложнее упрощенной схемы, представленной на рис. 3. Рассмотрим типовые элементы конструкции двигателя и принципы их работы.

Рабочий цикл двигателя внутреннего сгорания (ДВС) – представляет собой ряд процессов, в результате которых производится порция усилия (мощности), воздействующего на коленчатый вал двигателя. Рабочий цикл состоит из:

• заполнения цилиндра топливной смесью;
• ее сжатия;
• воспламенения смеси;
• расширения газов и очистки от них цилиндра.

Вывод

Конструкция и особенности современных моторов постоянно совершенствуются. Так, весь мир уже невозможно представить без выхлопных газов, машин и автосервисов. Работающий ДВС узнать легко по характерному звуку. Принцип работы и устройство двигателя внутреннего сгорания достаточно простое, если разобраться один раз.
А вот, что качается технического обслуживания, то здесь поможет смотреть техническую документацию. Но, если человек не уверен, что он может провести ТО или ремонт автомобиля своими руками, то стоит обратиться в автосервис.

Виды моторов

Существует три вида двигателей, встречаемых в транспортных средствах:

• поршневой
• роторно-поршневой
• газотурбинный

Большой популярностью пользуется первый вариант моторов. На некоторые модели автомобилей устанавливают так поршневые двигатели с четырьмя тактами. Вызвана такая популярность тем, что подобные агрегаты стоят дешевле, имеют небольшой вес и подходят для использования практически во всех машинах вне зависимости от производства.

Если говорить простыми словами, то двигатель автомобиля — это особый механизм, способный изменить энергию тепла, превратив ее в механическую энергию, благодаря чему удается обеспечить работу множества элементов конструкции автомобиля, а также его систем.

Изучить принцип действия мотора не составит труда. Например, поршневые ДВС делятся на двух- и четырехтактные агрегаты. Четырехтактными двигатели называют потому, что в одном рабочем цикле элемента поршень двигается четыре раза (такта). Подробнее о том, что представляют собой такты, написано далее.

Эксплуатационные показатели в сравнении

Сопоставляя двухтактный двигатель и четырехтактный двигатель, разницу между ними можно заметить не только в устройстве, но и в эксплуатационных характеристиках. Сравнивать их можно по следующим показателям:

• литровая мощность;
• удельная мощность;
• экономичность;
• экологичность;
• шумность;
• ресурс работы;
• простота обслуживания;
• вес;
• цена.

Литровой называется мощность, снимаемая с литра объёма цилиндра. Теоретически она должна быть в два раза больше у двухтактного. Однако на деле этот показатель составляет 1,5−1,8. Сказывается неполное использование рабочего хода газов, затраты энергии на продувку, неполное сгорание и потери топлива.

Удельная мощность представляет собой величину отношения мощности мотора к его весу. Она также выше у двухтактных. Для них нужен менее тяжёлый маховик и не нужны дополнительные системы (газораспределения и смазки), утяжеляющие конструкцию. КПД у них также выше.

Экономичность (расход топлива на единицу мощности) выше у четырехтактных. Двигатели с двумя тактами часть топлива теряют впустую при продувке цилиндра.

Экологичность двухтактных ниже, опять-таки из-за потери несгоревшего топлива и масла. Убедиться в этом можно на примере двухтактного лодочного мотора. Он всегда оставляет на воде тонкую плёнку из несгоревшего топлива.

Шумность выше у двухтактных. Это связано с тем, что выхлопные газы из цилиндра вырываются с большой скоростью.

Ресурс работы выше у четырехтактных. Отдельная система смазки и меньшая оборотистость двигателя положительно сказываются на сроке его службы.

Проще обслуживать, безусловно, двухтактные моторы из-за меньшего количества вспомогательных систем. Масса больше у четырехтактных. Двухтактные дешевле.

В некоторых механизмах применение двухтактных двигателей является однозначным. Это, например, бензопилы. Высокая удельная мощность, маленький вес и простота делают его здесь безусловным фаворитом.

Двухтактные двигатели используются также в мототехнике, лодочных моторах, газонокосилках, скутерах, авиамоделировании. В большинстве самодельных машин и механизмов умельцы также используют двухтактный мотор.

Устройство мотора

Прежде, чем разбираться с принципом работы, стоит сначала понять, как устроен силовой агрегат и что входит в его конструкцию. Так как поршневые считаются наиболее востребованными, рассматриваться будет именно такое устройство. К основным деталям следует отнести:

1. Цилиндры, образующие отдельный блок
2. Головку блока с ГРМ
3. Кривошипно-шатунный механизм

Последний приводит в движение коленчатый вал, заставляя его вращаться. Механизм передает валу энергию, получаемую от двигающегося поршня, который в несколько тактов меняет свое положение. Движение поршня регулирует энергия тепла, возникающая в результате горения топлива.

Невозможно представить и организовать движение силового агрегата без установленных в нем механизмов. Так, например, ГРМ меняет положение клапанов, за счет чего удается обеспечить регулярную подачу топлива, впуская и выпуская определенные составы. Система поступления новых газов и выхода отработавших налажена.

Принципы эксплуатации

Автомобильные двигатели эксплуатируются с разным ресурсом. Самые простые двигатели могут иметь технический ресурс 150000 км пробега при правильном техническом обслуживании. А вот некоторые современные дизельные двигатели, которые оснащаются на грузовики, могут выхаживать до 2 миллионов.
Устраивая конструкцию мотора, автопроизводители обычно делают упорство на надежность и технические характеристики силовых агрегатов. Учитывая современную тенденцию, многие автомобильные моторы рассчитаны на небольшой, но надежные срок эксплуатации.

Так, средняя эксплуатация силового агрегата легкового транспортного средства составляет 250 000 км пробега. А дальше, существует несколько вариантов: утилизация, контрактный двигатель или капитальный ремонт.

Рабочий цикл ДВС

Основной цикл мотора подразумевает выполнение четырех основных тактов. Именно о них и пойдет речь дальше по тексту.

Первый такт: впуск

Начальный — движение кулачков, которые являются частью конструкции распределительного вала. Они меняют воздействуют на клапан впуска, заставляя его открыться.

Далее, вслед за открывшимся клапаном, с места двигается поршень. Деталь постепенно перемещается из крайнего верхнего положения в крайнее нижнее. Воздух внутри цилиндра в связи с уменьшением пространства поршнем становится более разреженным, благодаря чему становится возможным поступление подготовленной рабочей смеси.

После этого поршень начинает действовать на коленвал через шатун, вследствие чего вал поворачивается на 180 градусов. Сам поршень уже достигает своего критического нижнего положения, и на этом моменте начинается второй такт.

Второй такт: сжатие

Он подразумевает дальнейшее сжатие смеси, находящейся внутри цилиндра. Клапан впуска закрывается, и поршень меняет свое направление, двигаясь вверх. Воздух в связи с уменьшением пространства начинает сжиматься, а рабочая смесь — нагреваться. Когда второй такт подходит к концу, в действие приходит система зажигания. Ее основное назначение — подача на свечу заряда электричества для образования искры. Именно эта искра поджигает сжатую смесь из топлива и воздуха, приводя к ее воспламенению.

Отдельно стоит рассмотреть, как зажигается топливо у дизельного ДВС. Как только завершается сжатие, начинает поступать мелкораспыленное дизельное топливо через форсунку внутрь камеры. Впоследствии горючее вещество перемешивается с воздухом внутри, благодаря чему происходит воспламенение.

Что касается карбюраторного двигателя со стандартным топливом, то на втором такте коленчатый вал успевает сделать полный оборот.

Третий такт: рабочий ход

Третий такт называется рабочим ходом. Газы, оставшиеся после сгорания смеси, начинают толкать поршень, перемещая его вниз. Полученная деталью энергия передается коленвалу, и тот снова поворачивается, но уже на половину оборота.

Четвертый такт: выпуск

Четвертый такт — выпуск оставшихся газов. Когда такт только начинается, кулачок меняет положение на этот раз выпускного клапана, открывая его. Это способствует началу движения поршня наверх, вследствие чего из цилиндра начинают выходить отработавшие газы.

Интересно, что на современных моделях транспортных средств ДВС оборудованы не одним цилиндром, а несколькими. Благодаря их слаженной работе обеспечивается более качественная работа мотора и систем машины. При этом в каждом цилиндре единовременно выполняются разные такты. Так, например, в одном цилиндре вовсю идет рабочий ход, а во втором — коленчатый вал еще только совершает оборот. Подобная конструкция также:

• избавляет от ненужных вибраций;
• уравновешивает силы, которые действуют на работу коленвала;
• организует ровную работу мотора.

Ввиду компактности двигатели с несколькими цилиндрами изготавливают не рядными, а V-образными. Также существует форма оппозитных двигателей, которые часто можно встретить на автомобилях производства Subaru. Такое решение позволяет сэкономить много места под капотом.

Конструкция агрегата

Распредвал четырехтактного мотора размещается в крышке цилиндра. Он приводится в действие ведущим колесом, вмонтированном в коленчатый вал. Распределительный вал открывает и закрывает один из клапанов: выпускной или впускной, в зависимости от расположения поршня. На распределительном вале также расположены кулачки, которые приводят в действие клапанные коромысла.

Коромысла после срабатывания, начинают воздействовать на определенный клапан и открывают его. Важно, что между регулировочным винтом и клапаном должен быть тепловой зазор (узкий промежуток). При нагреве металл расширяется, поэтому, если зазор слишком маленький или его нет вообще, клапаны не могут закрыть полностью каналы выпуска и впуска.

У клапана впуска зазор должен быть меньше, чем у клапана выпуска, потому как газы выхлопа горячее, чем смесь. Соответственно клапан впуска нагревается меньше, чем клапаны выпуска.

Как работает двухтактный мотор

Выше было упомянуто, что поршневые двигатели делятся как на 4-тактные, так и на 2-тактные. Принцип работы вторых немного отличается от того, что был описан ранее. Да и само устройство такого агрегата значительно проще предыдущей конструкции. В двухтактном агрегате всего два окна в цилиндре — впускное и выпускное. Второе расположено чуть выше первого, и сейчас будет объяснено, для чего это.

Поршень при начале первого такта, до этого перекрывавший впускное окно, начинает двигаться наверх, в результате чего перекрывает собой окно впуска топлива. Поршень в это же время продолжает опускаться, что приводит к сжатию рабочей смеси. Как только деталь достигает нужного положения, на свече образуется первая искра, и созданная смесь тут же поджигается, воспламеняясь. Впускное окно к этому моменту уже открывается. Оно пропускает очередную порцию топлива и воздуха, продолжая работу механизма.

Начало второго такта характеризуется сменой направления движения поршня — он начинает перемещаться вниз. На него действуют газы, стремящиеся расширить имеющееся пространство. Поршень перемещается, открывая впускное окно, и оставшиеся после сгорания смеси газы уходят, пропуская внутрь новую порцию топлива.

Какая-то часть рабочей смеси также покидает цилиндр через открытый выпускной клапан. Поэтому становится понятным, почему двухтактные двигатели требуют такого количества топлива.

Преимущества и недостатки

Преимуществом двухтактных поршневых агрегатов является достижение большой мощности при небольшом рабочем объеме, если сравнивать их с четырехтактными. Однако владелец авто будет страдать от внушительных расходов топлива, из-за чего в скором времени в его голове возникнет идея поменять агрегат.

Также плюсами двухтактных ДВС можно назвать простую конструкцию, понятную и равномерную работу, маленький вес и компактный размер. К минусам следует отнести грязный выхлоп, нехватку различных систем, а также быстрый износ деталей конструкции. Довольно часто владельцы машин с таким двигателем жалуются на перегрев агрегата и его поломку.

История

Приблизительно в 1854—1857 годах итальянцами Феличче Матоци и Евгением Барсанти было создано устройство, которое по имеющимся сегодня сведениям было похоже на четырехтактный мотор. Изобретение итальянцев было утеряно и только в 1861 году. Алфоном де Роше был запатентован двигатель такого типа.

Впервые пригодный к работе четырехтактный мотор создал немецкий инженер Николаус Отто. В его честь был назван четырехтактный цикл работы циклом Отто, а 4-тактный мотор, применяющий свечи зажигания, называют двигателем Отто.

Такт первый

Он называется впуском. В этот момент, кулачок распредвала открывает впускной клапан. Поршень же, находится в самой верхней «мертвой» точке цилиндра и начинает движение вниз.

В этот момент через впускной клапан в цилиндр (камеру сгорания) всасывается топливовоздушная смесь (смесь бензина и воздуха). Она будет втягиваться до тех пор, пока поршень не достигнет нижней мертвой точки. В этот момент клапан начнет закрываться. Камера сгорания полностью наполнена горючей смесью.

Рабочие циклы двигателей внутреннего сгорания

Рабочие циклы двигателей внутреннего сгорания

Процесс, происходящий в цилиндре двигателя за один ход поршня, называется тактом. Совокупность всех процессов, происходящих в цилиндре, т. е. впуск горючей смеси, сжатие ее, расширение газов при сгорании и выпуск продуктов сгорания, называется рабочим циклом.

Если рабочий цикл совершается за четыре хода поршня, т. е. за два оборота коленчатого вала, то двигатель называется четырехтактным.

Рабочий цикл четырехтактного карбюраторного двигатег л я. Первый такт — впуск (рис. 5, а). Поршень 3 перемещается от в. м. т. к н. м. т., впускной клапан 1 открыт, выпускной клапан 2 закрыт. В цилиндре создается разрежение (0,7—0,9 кгс/см2) и горючая смесь, состоящая из паров бензина и воздуха, поступает в цилиндр. Горючая смесь смешивается с продуктами сгорания, оставшимися в цилиндре от предшествующего цикла, и образует рабочую смесь. Чем лучше наполнение цилиндра горючей смесью, тем выше мощность двигателя.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Температура смеси в конце впуска 75— 125 °С.

Второй такт — сжатие. Поршень перемещается от н. м. т. к в. м. т., оба клапана закрыты. Давление и температура рабочей смеси повышаются, достигая к концу такта соответственно 9—15 кгс/см2 и 350— 500 °С.

Третий такт — расширение, или рабочий ход. В конце такта сжатия рабочая смесь воспламеняется электрической искрой, происходит быстрое сгорание смеси. Максимальное давление при сгорании достигает 35—50 кгс/см2, а температура 2200— 2500 °С. Давление газов в процессе расширения передается на поршень, далее через поршневой палец и шатун — на коленчатый вал, создавая крутящий момент, заставляющий вал вращаться. В конце расширения начинает открываться выпускной клапан, давление в цилиндре снижается до 3—5 кгс/см2, а температура до 1000—1200 °С.

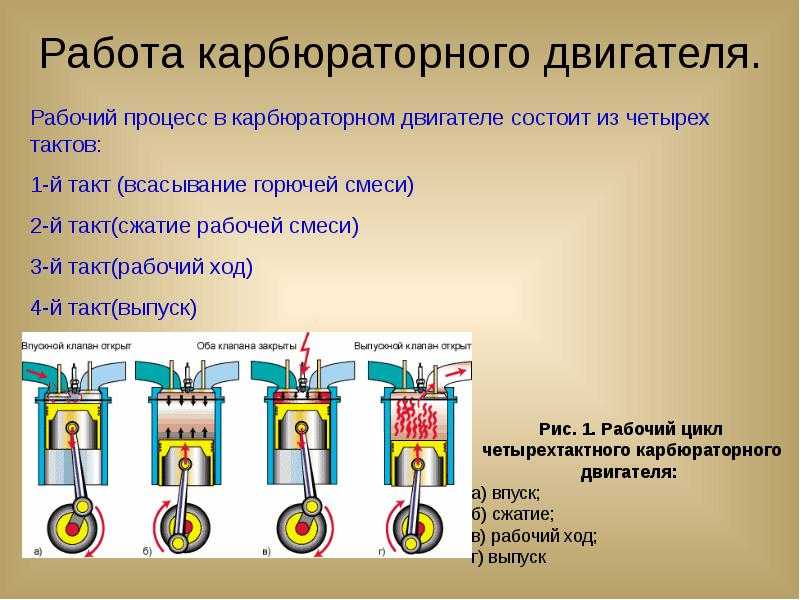

Рис. 1. Рабочий цикл четырехтактного карбюраторного двигателя:
а — впуск, 6 — сжатие, в — расширение, г — выпуск; 1 — впускной клапан, 2 — выпускной клапан, 3 — поршень

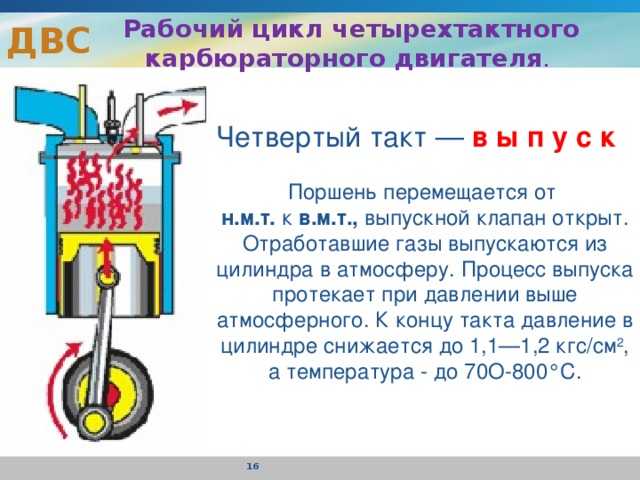

Четвертый такт — выпуск. Поршень перемещается от н. м. т. к в. м. т., выпускной клапан открыт. Отработавшие газы выпускаются из цилиндра в атмосферу. Процесс выпуска протекает при давлении выше атмосферного. К концу такта давление в цилиндре снижается до 1,1—1,2 кгс/см2, а температура до 700—800 °С.

Далее процессы, происходящие в цилиндре, повторяются в указанной последовательности. Рабочим является только один такт — расширение, впуск и сжатие являются подготовительными, а выпуск — заключительным тактами.

При пуске двигателя его коленчатый вал вращается электродвигателем (стартером) или пусковой рукояткой. Когда двигатель начнет работать, впуск, сжатие и выпуск происходят за счет энергии, накопленной маховиком двигателя при рабочем такте.

Рабочий цикл четырехтактного дизеля. При впуске поршень движется от в. м. т к н. м. т., открыт впускной клапан. За счет образующегося разрежения в цилиндр поступает чистый воздух. Давление 0,85—0,95 кгс/см2, температура 40— 60°С.

При такте сжатия поршень движется вверх, оба клапана закрыты. Давление и температура воздуха повышаются, достигая в конце такта 35—55 кгс/см2 и 450—650 °С.

Когда поршень подходит к в. м. т., в цилиндр через форсунку впрыскивается дизельное топливо, подаваемое насосом высокого давления.

При рабочем ходе впрыснутое в цилиндр дизельное топливо самовоспламеняется от сильно сжатого и нагретого воздуха. С появлением первых очагов пламени начинается процесс сгорания, характеризуемый быстрым повышением давления и температуры. Когда поршень от в. м. т. начинает опускаться, сгорание в течение некоторого промежутка времени протекает при почти постоянном давлении. Максимальное давление газов достигает 50—90 кгс/см2, а температура — 1700—2000 °С. В конце расширения давление снижается до 2—4 кгс/см2, а температура — до 800—1000 °С. * При такте выпуска поршень перемещается от н. м. т. к в. м. т., открыт выпускной клапан. Давление газов в цилиндре снижается до 1,1—1,2 кгс/см2.

После окончания такта выпуска- начинается новый рабочий цикл.

Вследствие более высоких значений степени сжатия дизели более экономичны по расходу топлива, чем карбюраторные двигатели. Кроме того, они используют более дешевые сорта нефтяных топлив и менее опасны в пожарном отношении, чем бензин. С другой стороны, дизели имеют большую массу, чем карбюраторные двигатели, поэтому их устанавливают на отечественных автомобилях большой и очень большой грузоподъемности (МАЗ, КрАЗ, КамАЗ и БелАЗ).

С освоением мощностей Камского автозавода дизели будут устанавливать на грузовые автомобили ЗИЛ и Уральского автозавода, а также на автобусы ЛАЗ и ЛиАЗ.

Диаграмма рабочего цикла двигателя. Рабочий цикл двигателя можно представить в виде диаграммы, на которой по вертикальной оси откладывают давление р, а по горизонтальной—объем цилиндра V.

На диаграмме четырехтактного карбюраторного двигателя линия впуска 7—1 располагается ниже линии атмосферного давления (1 кгс/см2). При такте сжатия (линия I—2—3) давление повышается, достигая наибольшей величины в точке 3.

Точка соответствует моменту проскаки-вания искры в свече зажигания и началу процесса сгорания. Линия 3—4—5—6 иллюстрирует рабочий ход, причем линия 3—4, соответствующая резкому возрастанию давления, означает процесс сгорания рабочей смеси, а линия 4—5—6— расширение газов. В точке 4 давление газов достигает наибольшей величины.

Рис. 2. Рабочий цикл четырехтактного дизеля ЯМЗ:
а —впуск, б — сжатие, в — расширение, г — выпуск; 1—форсунка, 2 — топливный насос высокого давления

В точке начинает открываться выпускной клапан. Линия соответствует такту выпуска. Она располагается несколько выше линии, соответствующей атмосферному давлению.

Рис. 3. Диаграмма рабочего цикла двигателя внутреннего сгорания (а) и схема сил, действующих от давления газов (б)

На рис. 3, б показана схема сил, действующих от давления газов в одноцилиндровом двигателе. Сила Р давления газов, действующая на поршень при рабочем ходе, раскладывается на две силы: N и S. Сила N прижимает поршень к стенке цилиндра, а действие силы S передается через шатун на коленчатый вал двигателя.

Сила Г, составляющая силы S и касательная к окружности вращения шатунной шейки, действует на плече R. Произведение TR называют крутящим моментом двигателя. Крутящий момент вызывает вращение коленчатого вала. Далее он передается через механизмы трансмиссии на ведущие колеса, вызывая движение автомобиля.

Вторая составляющая силы S сила F воспринимается коренными подшипниками коленчатого вала.

2-тактный Vs. Четырехтактные двигатели: в чем разница?

Автомобильные двигатели изменились за прошедшие годы, но остались две основные конструкции бензиновых двигателей внутреннего сгорания: 2-тактный и 4-тактный. Хотя мы уверены, что вы хотя бы слышали эти термины раньше, вы действительно знаете разницу между ними? Как они работают и что лучше? Читайте дальше, чтобы узнать ответы!

Как работают двигатели внутреннего сгорания и что вообще такое «такт»?

Чтобы понять, чем отличаются эти два двигателя, сначала нужно ознакомиться с основами.

Во время цикла сгорания двигателя поршень движется вверх и вниз внутри цилиндра. Термины «верхняя мертвая точка» (ВМТ) и «нижняя мертвая точка» (НМТ) относятся к положению поршня в цилиндре. ВМТ — это его ближайшее к клапанам положение, а НМТ — наиболее удаленное от них положение. А s такт — это когда поршень перемещается из ВМТ в НМТ или наоборот. А с сгорание  r эволюция или c сгорание  c цикл — это полный процесс всасывания газа и воздуха в поршень, его воспламенения и выброса выхлопных газов:

1. Поршень движется вниз 9002 цилиндр, пропускающий смесь меха и воздуха в камеру сгорания
2. Компрессия: Поршень движется обратно вверх по цилиндру; впускной клапан закрыт для сжатия газов в пределах
3. Горение: Искра от свечи зажигания воспламеняет газ
4. Выхлоп: Поршень возвращается в цилиндр, и выпускной клапан открывается

Разница между 2-тактным и 4-тактным двигателем

Разница между 2-тактным и 4-тактным двигателем заключается в том, насколько быстро происходит этот процесс цикла сгорания, в зависимости от количества перемещений поршня вверх и вниз во время каждый цикл.

4-тактный:

В 4-тактном двигателе за каждый оборот поршень совершает 2 такта: один такт сжатия и один такт выпуска, за каждым из которых следует обратный ход. Свечи зажигания срабатывают только один раз за каждый второй оборот, а мощность вырабатывается каждые 4 хода поршня. Эти двигатели также не требуют предварительного смешивания топлива и масла, так как имеют отдельный отсек для масла.
